產品特點
接地電阻和特殊接地電阻測量
自動和手動頻率選擇，減少噪聲
2、3或4點法測量接地電阻
溫納法測量特殊電阻
技術參數
顯示： 3位半 液晶顯示
接地電阻
范圍/分辨率： 0.05－19.99KΩ/0.01Ω，20－199.9Ω/0.1Ω，200－1999Ω/1Ω
精度： ±(4％讀數+2位）
工作電流 0.1－13mA/0.1mA
精度： ±(10％讀數+3位）
最大工作電流： 約12mA
工作電壓： 最大25V/50V AC伏
頻率： 127Hz/140Hz可選
安全標準： IEC61010/EN61010，IEC61557/EN61557
電源： 6節1.5V IEC LR6
尺寸： 235×103×70mm
重量： 約640g | | | |
|
|
 |
產品特點
使用1只或2只測試表鉗測量接地系統中某個單獨接地導體的接地情況
絕緣電阻測量(測試電壓：50～1000伏，直流)
低歐姆測量和通路測試(0～2000歐姆)
使用測試筆或測試表鉗，采用多種方法測量接地電阻(需使用備選附件)
根據溫納(Wenner)原理測量特殊接地電阻，并可選擇測頭之間的距離
采用2，3或4點法測量接地電阻
電壓測量(0-600伏)
過電壓保護裝置(變阻器)的動作電壓測量 (0～1000伏)
使用1只測試表鉗測量交流電流真有效值(0～ 200安)
具有測量數據儲存功能(約1000個數值)
技術參數
絕緣電阻
顯示范圍(Vn≥ 250伏)：0.008-1.999／19.99／199.9／1999兆歐／19.99／29.9千
兆歐
測量范圍(Vn≥ 250伏)：0.008-1.999／ 19.99／199.9兆歐
分辨率：0.00I／0.0I／0.1／1兆歐／0.01／ 0.1千兆歐
精度： <200兆歐時：±(2％讀數+2位)、
≥200兆歐時：±[(1％讀數／1千兆歐) +(2％讀數+2位)]
測量范圍(Vn<250伏)：0.012～1.999／19.99／199.9兆歐 分辨率：0.00I／0.0I／
0.1兆歐 精度：±(5％讀數+3位)
測試電壓：50～1000伏，直流，每10伏一檔
測試電流：>1毫安，直流
測試電壓測量范圍顯示／分辨率：0～1200 伏／1伏
精度：±(2％讀數+3位)
低歐姆測量
測量范圍： 0.08～19.99／199.9／1999歐
分辨率：0.0I／0.1／1歐
精度：<20歐時：±(2％讀數十2位) ≥20歐時：±3％
測試電壓：4-7伏，直流
測試電流：>200毫安
測試筆補償至約5歐／自動變換極相
通路測試
測量范圍：0.0～199.9／1999歐
分辨率：0.1／1歐
精度：±(3％讀數+3位)
測試電壓：4～7伏，直流
測試電流：<7毫安
接地電阻
測量原理：使用測頭或測試表鉗，2、3、4 點法測量
測量范圍：0.11～19.99／199.9／1999歐／19.99千歐
分辨率：0.0I／0.1／1歐／0.01千歐
精度：<2千歐時：±(2％讀數+3位)、 ≥2千歐時：±(5％)
測試電壓：<40伏，正弦波
測試電流：<20毫安
頻率：125／150赫茲
自動監測并顯示測頭／輔助電阻
特殊接地電阻
自動計算：r＝2*π*α*Re
顯示范圍：0.00-19.99／199.9／1999歐米／19.99／199.9／1999千歐米(歐英尺／千歐英尺)
分辨率：0.01．／0.1／1 歐米／0.0I／0.1／1 千歐米(歐英尺／千歐英尺)
測頭之間距離：1～30米(1～90英尺)
接地電阻：(接地回路電阻)
測量原理：使用2只測試表鉗(備選)測量接地回路
測量范圍：0.08-19.99／100.0歐
分辨率：0，0I／0。1歐
精度：<20歐時：±(10％讀數+2位)
≥ 20歐時：±(20％)
測試電流：約30毫伏／Re
頻率：125／150赫茲
電流(真有效值)
測量原理：使用測試表鉗(備選)，產品編號1225或1226
測量范圍：0.0-99.9／999毫安／9.99安／ 99.9安／200安
分辨率：0.1／1毫安／0.0I／0.1／1安
精度：<100毫安時：±(5％讀數+3位) 、100毫安時：±5％
頻率：50／60赫茲
電壓
測量范圍／分辨率： 0～600伏／1伏
精度：±(296讀數+2位)
頻率范圍：直流，45～65赫茲
過電壓保護裝置(變阻器)的動作電壓
測量原理：ramp 500伏／秒直流電壓
測量范圍：0～1000伏
分辨率：1伏
精度：±(5％讀數+10伏)
測試電壓：0～1100伏，直流
測試電流：約1毫安
通用技術參數
顯示：1999數字液晶顯示，帶背光
電源：4節1.5伏電池，IEC LRl4
可自選限值數值，超過限值時通過聲光信號報警
自動切斷電源：約10分鐘后
測量數據儲存：約1000個數值
接口：RS232標準接口
保護級別：Ⅱ(雙絕緣)
過電壓主類別：CATIII／300伏， CAT II／600伏
安全標準：IEC61010／EN61010／DINVDE 0411
1EC61557／EN61557／DIN VDE 0413
污染等級：2級
保護等級：IP44
工作溫度／濕度：0～40℃／85％最大相對濕度
參考溫度／濕度：10～30℃／40～60％相對濕度
全套產品包括
1臺接地—絕緣檢測儀 (產品編號：9066)
2只測頭
1條2只測頭測試電纜(1.5米)
1條4只測頭測試電纜(1.0米)
2只鱷魚夾
尺寸：265x 120x 185毫米
重量：約1.7公斤(含電池，但不包括附件)
1個儀器包
4節1．5伏電池，IEC LRl4
1本使用手冊
備選附件
2型指令測試筆（產品編號：1223）
1000安測試表鉗（產品編號：1225）
500安測試表鉗（產品編號：1226）
接地測量成套附件（20米長）（產品編號：1227） | | | |
|
|
 |

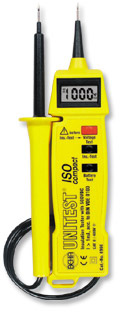

產品特點
自動選擇絕緣電阻量程，使測量快捷方便
自動識別交直流
可測量交直流電壓
自動內部負載，使電壓測量更精確
技術參數
顯示： 3位半 液晶顯示
絕緣電阻/分辨率： 0－19.99MΩ/10KΩ，0－199.9MΩ/100KΩ
精度： ±(5％讀數+5位）
工作電壓： 500V DC
工作電流 >1mA
電壓測量： 20－700V AC/DC/1V
直流精度： ±(1.5％讀數+3位）
交流精度： ±(2％讀數+5位）
頻率： 0－400Hz
安全標準： IEC61010/EN61010，IEC61557/EN61557
電源： 1節9V電池 IEC 6LR61
尺寸： 235×75×40mm
重量： 約230g | | | |
|
|
 |
產品特點
絕緣電阻測量和電壓測量
工作電壓最高可達5000伏
絕緣電阻測量可達500G歐姆
技術參數
顯示： 指針顯示 90mm
精確等級： 1.5
絕緣電阻測量： 500K－500GΩ
精度： ±2mm
工作電壓： 500/1000/2500/5000V DC
工作電流： 約1.3mA
電壓測量： 0－600V AC/DC
精度： ±2％滿量程
安全標準： IEC61010/EN61010，IEC61557/EN61557
尺寸： 345×130×250mm
重量： 約4.5kg
全套產品包括
4節1.5V電池 IEC LR20
三條測試電纜
2只測頭
2只鱷魚夾
一個儀表包
一本使用手冊 | | | |
|
|
 |
產品特點
絕緣電阻、低歐姆和電壓測量
過電壓保護裝置的跳斷電壓測試
測試筆補償功能以達到實際零調整
集成存儲器，可存儲約500個測量數據
RS232標準接口，可向電腦傳輸和處理數據
模擬條顯示
自動關機功能
技術參數
顯示： LCD,3位半數字，帶模擬條
測量范圍/分辨率
絕緣電阻： 0.005...1.999MΩ/1KΩ 、2...19.99MΩ/10KΩ、
20...199.9MΩ/100KΩ、200...1999MΩ/1MΩ
測試電壓： 100/250/500/1000V DC
電壓： 0…500V AC/DC/1V
定時器功能： 0,10,30,180s（可選擇）
電壓保護級別： 10...1000V DC 、6...625V AC/0...1000V DC
測試電流： 約1mA
低歐姆測量： 0.03...19.99Ω/0.01Ω
測試電流 >200mA
符合標準： IEC61010/IEC61557
過壓保護級別： CATⅢ/600V | | | |
|
|
 |
產品特點
可達100M歐姆的絕緣電阻測量
指針指示，精度等級為1.5級
無需電池，手搖供電
技術參數
顯示:模擬
精度等級：1.5
絕緣電阻:0～25MΩ
測試范圍:0～50MΩ、0～100MΩ
工作電壓：250、500、1000V DC
工作電流：＞1mA
安全標準：IEC61010/EN61010/DIN VDE 0411
過壓狀態：CAT Ⅱ/250V
污染等級：2
外形尺寸：190×120mm
重量：約2Kg
全套產品包括
5778絕緣測試儀1臺
測頭2個
鍔魚夾2個
皮攜帶式儀器箱一個
使用說明書一本 | | | |
